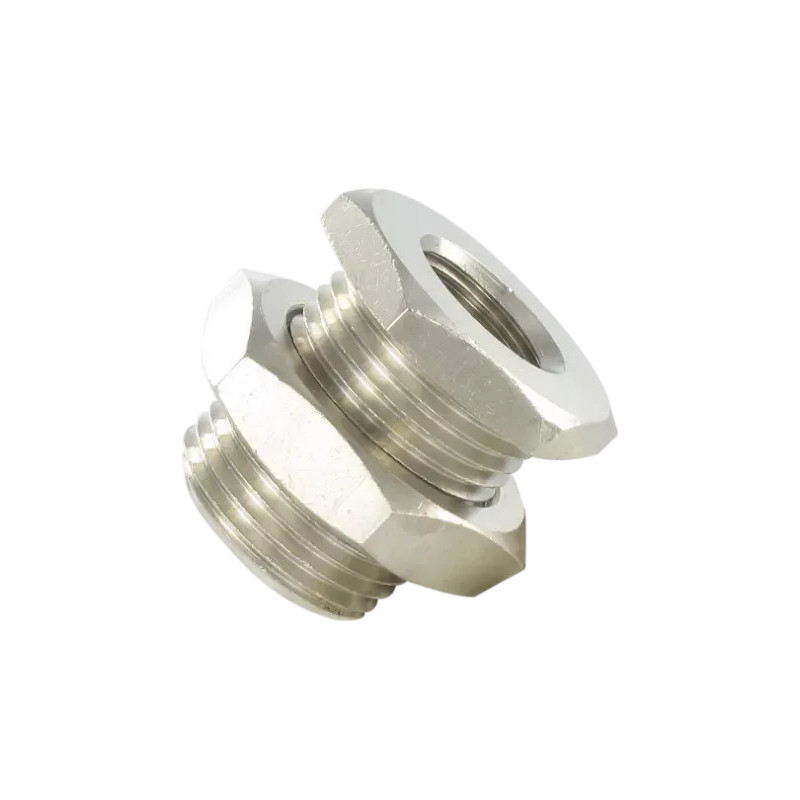

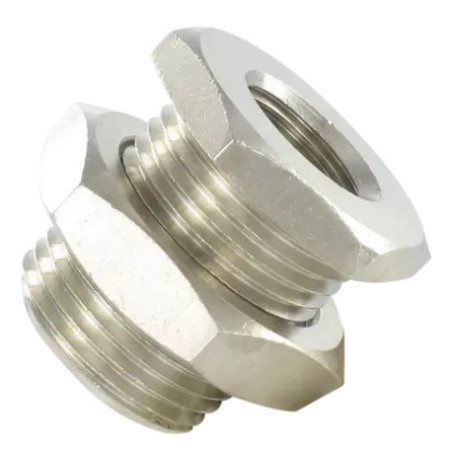

RACCORD TRAVERSÉE DE CLOISON 1/4-M20X1,5 AIRFIT – LAITON NICKELÉ

RACCORD TRAVERSÉE DE CLOISON 1/4-M20X1,5 AIRFIT – LAITON NICKELÉ

Le raccord traversée de cloison Airfit 1/4-M20x1,5 est conçu pour assurer une jonction fiable entre deux circuits fluidiques (air, eau ou huile) à travers une cloison ou un panneau technique. Il s’adresse aussi bien aux professionnels qu’aux particuliers à la recherche d’une connexion étanche, résistante et durable, dans des applications pneumatiques ou hydrauliques.

Fabriqué en laiton nickelé, ce raccord résiste efficacement à la corrosion, à la pression et aux agressions chimiques. Il est compatible avec une grande variété de fluides, ce qui en fait un raccord universel pour les circuits industriels, les réseaux embarqués, les systèmes de refroidissement ou encore les machines-outils.

Le raccord est équipé de plusieurs types de filetages BSP (mâle conique, mâle cylindrique et femelle cylindrique), ce qui facilite son intégration dans tout type d’installation. La fixation par filetage M20x1,5 garantit une excellente tenue mécanique à travers cloison.

Grâce à une pression de service allant jusqu’à 60 bar, ce raccord est adapté aux applications à haute pression, tout en maintenant une parfaite étanchéité même en conditions exigeantes. Il fonctionne dans une plage de température de -10°C à +80°C, idéale pour une grande majorité d’environnements.

Avantages

- Résistant à l’air comprimé, l’huile et l’eau

- Laiton nickelé : robustesse et longévité

- Compatible avec plusieurs filetages BSP (mâle/femelle)

- Étanchéité haute pression

Caractéristiques techniques

- Filetage traversée cloison : M20x1,5

- Connexion BSP : 1/4 - mâle conique, mâle et femelle cylindrique

- Matériau : laiton nickelé

- Pression max : 60 bar

- Température d’utilisation : -10°C à +80°C

- Fluides compatibles : air comprimé, huile, eau

- Dimensions : Ref 2168+13+13  "Voir tableau de dimensions"

Applications

- Réseaux pneumatiques industriels

- Installations hydrauliques basse ou moyenne pression

- Circuits de refroidissement à eau

- Cloisons de coffrets techniques ou panneaux de commande

- Systèmes embarqués et OEM
