RACCORD COUDÉ ÉQUERRE MÂLE ORIENTABLE AIRFIT Ø16 MM – FILETAGE CONIQUE 1/2" BSP

RACCORD COUDÉ ÉQUERRE MÂLE ORIENTABLE AIRFIT Ø16 MM – FILETAGE CONIQUE 1/2" BSP

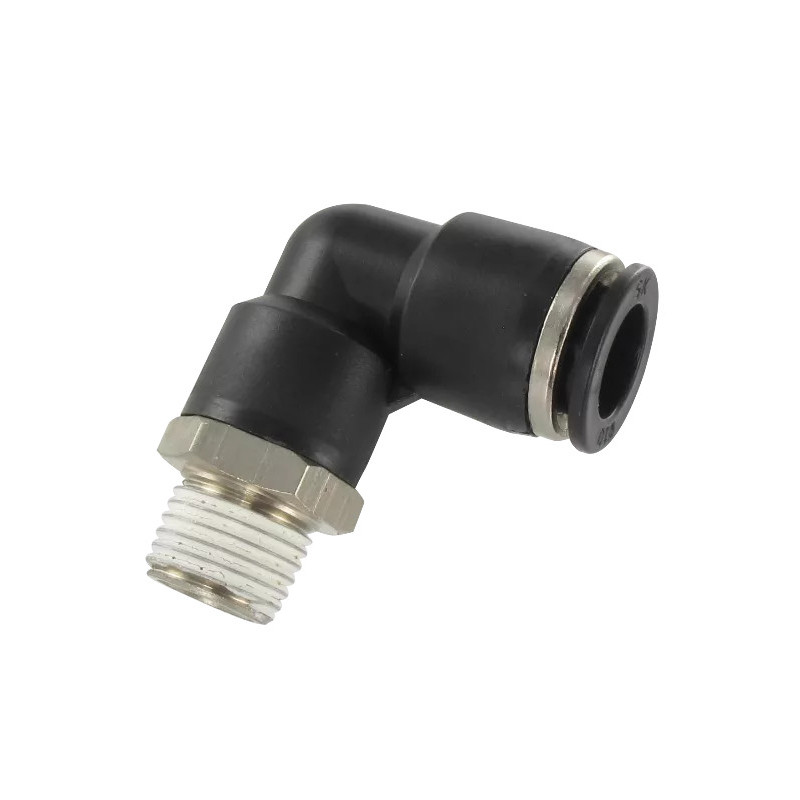

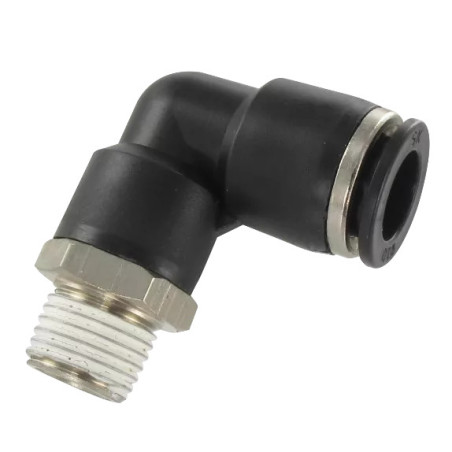

Le raccord coudé équerre mâle orientable Airfit Ø16 mm avec filetage conique BSP 1/2" est un raccord pneumatique coudé permettant un gain de place et une orientation optimale du tube dans les installations d’air comprimé. Conçue pour répondre aux exigences des environnements industriels.

Son corps en laiton nickelé lui confère une excellente résistance à la corrosion, tandis que ses composants internes assurent solidité et longévité. Grâce au filetage conique BSP avec pré-téflonage, l’étanchéité est immédiate et fiable sans ajout de ruban ou pâte.

Le raccord est orientable, facilitant ainsi le positionnement précis du tube et réduisant les contraintes mécaniques. Il accepte les tubes de Ø16 mm avec une tolérance de ±0,05 mm. Il est conçu pour des pressions de service de -0,75 à 10 bar et des températures comprises entre 0°C et 60°C.

Avantages

- Étanchéité renforcée grâce au filetage conique pré-téflonné

- Corps en laiton nickelé : durabilité et résistance à la corrosion

Caractéristiques techniques

- Type : Raccord coudé équerre mâle orientable

- Diamètre tube : Ø16 mm

- Filetage : 1/2" BSP conique

- Corps : Laiton nickelé

- Joints : NBR (anti-huile)

- Autres matériaux : Acier inox AISI 301, résine acétalique

- Température : 0°C à 60°C

- Pression de service : -0,75 à 10 bar

- Tolérance tubes : Ø4 à Ø10 (±0,05 mm)

- Dimensions : Ref 4705+16+21 "Voir tableau de dimensions"

Applications

- Réseaux d’air comprimé

- Machines-outils et automatismes

- Installations industrielles, maintenance, compresseurs

- Systèmes pneumatiques nécessitant un raccordement orientable
